Przewodnik po podziemnej instalacji rurociągów gazowych z HDPE: Najlepsze praktyki wykonywania wykopów, spawania, testowania i projektowania



Pod niemal każdą ulicą wybudowaną w ostatnich dziesięcioleciach ukryte są główne przewody gazowe, które najprawdopodobniej wykonano z polietylenu o wysokiej gęstości (HDPE). Od czasu pierwszego zastosowania rur polietylenowych do przesyłu gazu w latach 60. XX wieku rury HDPE stały się standardowym wyborem do podziemnego rozprowadzania gazu ziemnego. Obecnie w Ameryce Północnej, Europie oraz dużej części Azji najwyższej klasy polietylen – PE100 – stanowi podstawowy materiał dla większości nowych głównych przewodów gazowych i linii bocznych. Tę renomę zdobyto w rzeczywistych warunkach podziemnych, a nie tylko w katalogach. Podziemna sieć gazowa musi działać bezpiecznie przez 50 lat lub dłużej w wilgotnej i chemicznie korozyjnej glebie, a polietylen lepiej nadaje się do takiego środowiska niż jakikolwiek tradycyjny materiał rur. Stal i żeliwo sferoidalne ulegają korozji w większości gleb i wymagają powłok antykorozyjnych, ochrony katodowej oraz regularnych inspekcji w celu utrzymania przydatności do eksploatacji. Rury HDPE przeznaczone do przesyłu gazu nie mają tych wad. Są całkowicie odporne na korozję, która stopniowo niszczy rury metalowe, dlatego przedsiębiorstwa energetyczne stosujące normy ISO 4437 i ASTM D2513 obecnie określają rury PE jako materiał preferowany w większości nowych projektów rozprowadzania gazu.



Zaufanie ludzi do polietylenu wykracza daleko poza jego odporność na korozję. Połączenia wykonuje się metodą spawania z topieniem, a nie montażu mechanicznego. Spawanie czołowe łączy odcinki rur w ciągłą, monolityczną strukturę, podczas gdy spawanie elektrooporowe osiąga ten sam efekt w przypadku kształtek. Dlatego prawidłowo wyprodukowane połączenia rur gazowych z HDPE (wysokogęstego polietylenu) są tak wytrzymałych jak sama ściana rury i nie zawierają uszczelek, gwintów ani uszczelnień mechanicznych, które mogłyby się poluzować, starzeć lub ulec przeciekowi w czasie. Dlatego inżynierowie gazowniczy twierdzą, że prawidłowo zainstalowana sieć z PE100 może praktycznie osiągnąć zero przecieków. Materiał jest również przyjazny dla pracowników: rury HDPE można giąć, aby dopasować je do kształtu wykopu oraz łuków o dużym promieniu krzywizny, bez konieczności stosowania dodatkowych kształtek, a ich wystarczająca elastyczność pozwala pochłaniać przemieszczenia gruntu spowodowane osiadaniem gleby, puchnięciem mrozowym i trzęsieniami ziemi – czynniki, które mogą powodować pęknięcia lub zerwanie sztywnych rur metalowych. W połączeniu z technikami budowy bezwykopowej, takimi jak sterowane wiercenie poziome, polietylen stał się najbezpieczniejszym i najtańszym sposobem dostarczania gazu do społeczności. Te cztery cechy wyjaśniają jego dominację: odporność na korozję, połączenia bez przecieków uzyskane metodą spawania z topieniem, elastyczność oraz odporność na przemieszczenia gruntu. W kolejnych rozdziałach omówimy każdą z tych cech oddzielnie, z punktu widzenia praktycznego zastosowania: co one oznaczają w wykopach, środowisku podziemnym oraz przez kolejne 50 lat eksploatacji.



Dlaczego rury z polietylenu o wysokiej gęstości (HDPE) są powszechnie stosowane w podziemnych systemach przesyłu i dystrybucji gazu ziemnego ?

Przed instalacją inżynierowie gazowniczy muszą podjąć dwie decyzje, które bezpośrednio wpływają na czas eksploatacji sieci rurociągów: gatunek materiału i grubość ścianki. Rury polietylenowe (PE) są klasyfikowane według swojej „minimalnej wymaganej wytrzymałości” (MRS), czyli zdolności do wytrzymywania naprężeń obwodowych przez 50 lat w temperaturze 20 °C (zgodnie z normą ISO 9080). PE80 ma MRS równe 8,0 MPa, natomiast PE100 – 10,0 MPa; dlatego przy tej samej grubości ścianki rury gazowe PE100 o współczynniku SDR11 charakteryzują się wyższą dopuszczalną wydajnością oraz większą odpornością na powolne propagowanie pęknięć – najważniejszy mechanizm awarii dla zakopywanych rurociągów gazowych. Z tego powodu rury gazowe PE100 o współczynniku SDR11 stały się konfiguracją domyślną dla nowo budowanych średnionapięciowych głównych rurociągów gazowych, podczas gdy PE80 nadal stosuje się w starszych niskonapięciowych sieciach. Dobór materiału oraz współczynnik SDR (standardowy stosunek wymiarów) muszą również być zgodne z obowiązującymi przepisami gazowniczymi: w Europie stosuje się normy ISO 4437/EN 1555, a w Ameryce Północnej – ASTM D2513.



W przypadku podziemnych systemów przesyłu i dystrybucji gazu drugą decyzją jest grubość ścianki. SDR (stosunek średnicy zewnętrznej do grubości ścianki) definiuje się jako stosunek średnicy zewnętrznej do grubości ścianki; jego klasa ciśnienia obliczana jest według wzoru: MOP = 2 × MRS / (C × (SDR − 1)), gdzie MOP oznacza maksymalne ciśnienie robocze, a C – współczynnik wykorzystania całkowitego. Przemysł gazowy zwykle przyjmuje C = 2; dlatego nominalne ciśnienie rurociągu gazowego z PE100 o SDR11 wynosi około 10 bar; natomiast rurociągi o SDR17 lub SDR17,6 (o cieńszych ściankach i niższych kosztach) nadają się do przesyłu i dystrybucji przy niskim ciśnieniu. Dodatkowo należy uwzględnić dwa współczynniki korekcyjne, które często pomijane są w ogólnych artykułach. Pierwszym z nich jest współczynnik projektowy, który ogranicza naprężenie okręgowe do wartości zbliżonej do połowy wytrzymałości po 50 latach (C = 2; amerykańska regulacja 49 CFR 192 określa górny limit na poziomie 0,4), aby zapobiec powolnemu rozprzestrzenianiu się pęknięć w trakcie dziesięcioleci eksploatacji. Drugim współczynnikiem jest obniżenie klasy ciśnienia w zależności od temperatury, ponieważ wszystkie klasy ciśnienia odnoszą się do temperatury 20 °C: gdy temperatura przekracza 20 °C, MOP należy pomnożyć przez współczynnik obniżenia określony w normie ISO 4437-5 (do 40 °C); jeśli wartość obniżenia jest niższa niż wymagane ciśnienie robocze, należy wybrać rurociąg o mniejszej wartości SDR (czyli zwiększyć grubość ścianki). W przypadku głównych rurociągów średniego ciśnienia końcową specyfikacją powinien być rurociąg gazowy z PE100 o SDR11, którego SDR, współczynnik projektowy oraz obniżenie klasy ciśnienia w zależności od temperatury zostały zweryfikowane zgodnie z obowiązującymi specyfikacjami.



Kontrola jakości podczas instalacji rurociągów gazowych z HDPE ?

Jak zapewnić bezpieczeństwo instalacji rurociągów gazowych z HDPE? Kontrola jakości koncentruje się na czterech kluczowych aspektach, które często są przyczyną wycieków: połączeniach zgrzewanych, wykopach z żłobkami, badaniach ciśnieniowych oraz doborze SDR (Standard Draw Reduction). Te problemy można całkowicie uniknąć dzięki prawidłowemu wykonaniu prac.

Powszechne błędy montażowe występują na całym świecie. Nieprawidłowe parametry spawania: nieodpowiednia temperatura lub czas nagrzewania mogą powodować, że połączenia wyglądają nienaruszone, ale ulegają uszkodzeniu w wyniku długotrwałych ruchów gruntu; dlatego spawanie musi być wykonywane ściśle zgodnie z certyfikowanymi tabelami parametrów. Niewłaściwe przygotowanie wykopu pod rurociąg: podczas zasypki ostre kamienie i puste przestrzenie mogą uszkodzić ścianę rury; dlatego do przygotowania łóżka oraz zasypki wokół rurociągu należy stosować materiały drobnoziarniste i dobrze zagęszczone. Niewystarczające badania ciśnieniowe: każdy rurociąg musi zostać poddany badaniom zgodnie ze specyfikacjami; procedur tych nie wolno skracać ani pomijać poszczególnych etapów. Nieodpowiedni wybór SDR: przed ułożeniem rurociągu należy wybrać odpowiednią specyfikację — SDR11 lub SDR17.6 — na podstawie rzeczywistego ciśnienia roboczego. Kontrola tych czterech kluczowych punktów zapewnia bezpieczny i niezawodny montaż rurociągów gazowych z HDPE.



Montaż rurociągów gazowych z HDPE: porównanie metod wykonywania wykopów i bezwykopowych ?

Należy wybrać odpowiednią metodę montażu rurociągu gazowego z HDPE na podstawie warunków terenowych. Odkrywka jest odpowiednia dla tradycyjnych robót podziemnych; technologia wiercenia poziomego kierunkowego (HDD) umożliwia przejście pod drogami i rzekami bez uszkadzania powierzchni. Materiał HDPE naturalnie spełnia wymagania budowy bezwykopowej: odcinki rur po połączeniu metodą spawania cieplnego zachowują elastyczność, co pozwala na ich gięcie w otworach wiertniczych i ostateczne utworzenie szczelnego, jednolitego rurociągu.

Metoda	Aplikacja
Otwarta wykopowa	Standardowe roboty podziemne
Wiercenie poziome kierunkowe	Przejścia pod drogami, przejścia pod rzekami
Rozbijanie rur	Zamiana rur



Wybuch rury polega na zniszczeniu starej głównej rury i wprowadzeniu nowej rury HDPE do tego samego kanału, co ogranicza obszar wykopu do jamy roboczej. Nowe sieci rurociągów buduje się głównie metodą wykopową; technologię HDD (Horizontal Directional Drilling) stosuje się przy przechodzeniu pod przeszkodami, natomiast wymianę rur często wykonuje się metodą wybuchu. Wszystkie trzy metody korzystają z wrodzonych zalet materiału HDPE – mianowicie elastyczności i odporności na rozciąganie odcinków rur oraz wytrzymałości połączeń uzyskanych przez spawanie cieplne, porównywalnej z wytrzymałością ścianki rury – dlatego gazociągi HDPE zachowują integralność konstrukcyjną niezależnie od zastosowanej metody montażu: wykopowej czy bezwykopowej.



Najczęściej zadawane pytania dotyczące gazociągów HDPE: Najczęstsze pytania inżynierów i zakupujących

Pytanie 1. Jakiego typu rura HDPE jest stosowana w podziemnych gazociągach?

Podziemne główne przewody gazowe oraz przewody poboczne dla odbiorców wykorzystują polietylenowe rury PE80 lub PE100 (zwykle żółte lub czarne z żółtymi paskami) zgodne ze standardami ISO 4437/EN 1555 (w Ameryce Północnej stosowany jest standard ASTM D2513). Rury PE100 mają minimalną wymaganą wytrzymałość (MRS) wynoszącą 10 MPa i są standardowym wyborem dla nowo budowanych sieci przewodów średniego ciśnienia: przy tej samej grubości ścianki charakteryzują się wyższym ciśnieniem nominalnym oraz lepszą odpornością na powolne rozprzestrzenianie się pęknięć.

Pytanie 2. Jaki SDR (Standardowy Współczynnik Redukcji) zaleca się dla przewodów gazowych HDPE?

Wartość ta zależy od ciśnienia roboczego. Jeśli współczynnik projektowy gazu C = 2, ciśnienie nominalne przewodu gazowego PE100 o współczynniku SDR11 wynosi około 10 bar; SDR11 nadaje się do głównych przewodów średniego ciśnienia oraz do bezwykopowej budowy. Dla sieci niskiego ciśnienia można stosować cieńsze i tańsze przewody o współczynniku SDR17,6; jeśli temperatura ścianki przewodu przekracza 20 °C, należy dokonać redukcji ciśnienia zgodnie ze standardem ISO 4437-5.

Q4. Czy rurociągi gazowe z HDPE można układać metodami bezwykopowymi?

Tak. Technikę poziomego wiercenia kierunkowego (HDD) stosuje się powszechnie do układania rurociągów gazowych z HDPE pod drogami, rzekami i liniami kolejowymi: odcinki rur łączy się ze sobą za pomocą zgrzewania czołowego termicznego, a następnie wciąga się je do otworu wiertniczego. Elastyczność rury pozwala jej dostosować się do kształtu otworu wiertniczego; brak połączeń mechanicznych zapobiega wyciekom podczas wciągania – czego nie można osiągnąć przy sztywnych rurach stalowych.

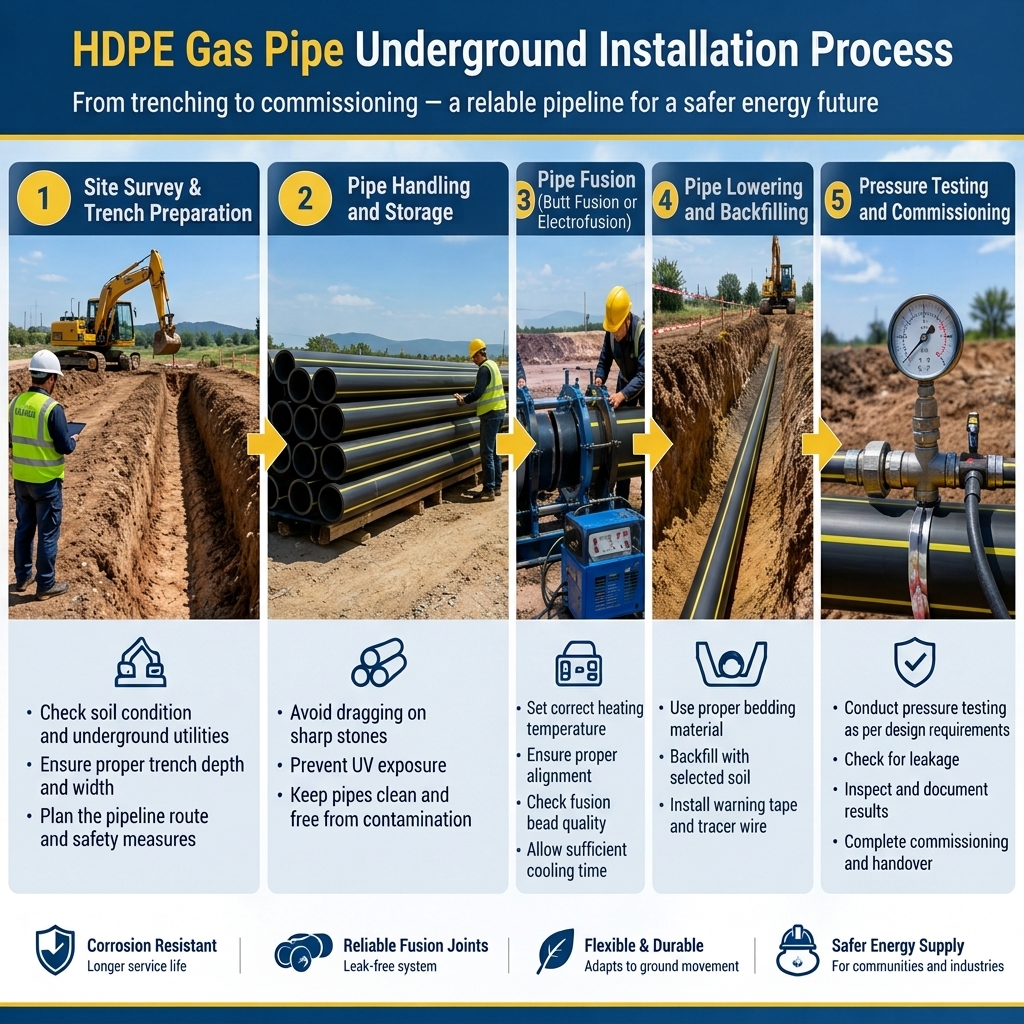

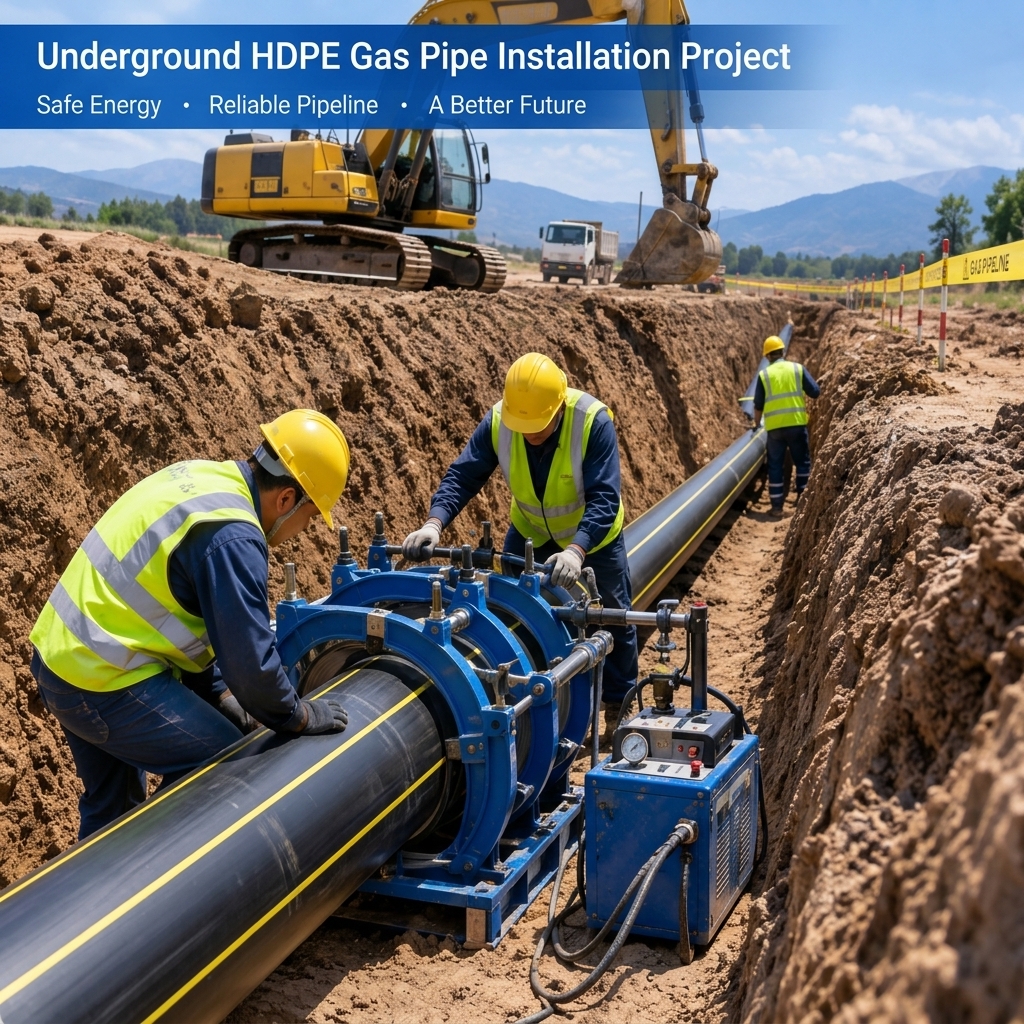

Q5. Jaka jest różnica między zgrzewaniem czołowym a zgrzewaniem elektrooporowym?

Obie metody pozwalają na tworzenie integralnych połączeń spawanych o wytrzymałości porównywalnej z wytrzymałością ścianki rury, bez konieczności stosowania uszczelek ani gwintów. Spawanie czołowe polega na nagrzewaniu końców rur za pomocą płyty grzejnej i ich dociskaniu do siebie — nadaje się do prostych odcinków rur i głównych przewodów; jest szybkie i ekonomiczne, ale wymaga urządzenia do spawania czołowego oraz wykwalifikowanych operatorów. Spawanie elektrooporowe wykorzystuje wbudowany w kształtkę przewód grzejny, który stopi rurę w miejscu połączenia — nadaje się do połączeń bocznych, prac konserwacyjnych oraz działań w ograniczonych przestrzeniach.
