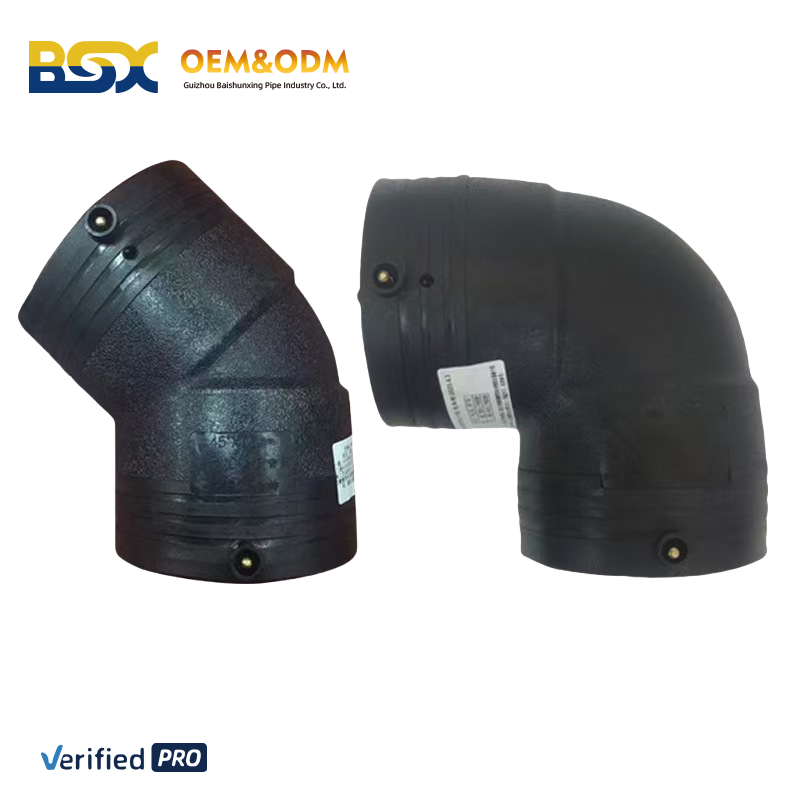

HDPE 전기융착 45° 엘보
원자재: PE100, PE100RC
표준: EN 12201, ISO 4427, AS/NZS 4129
직경: DN20–800 mm (요청 시 더 큰 규격도 제공 가능)
- 개요
- 추천 제품
제품 설명
HDPE 전융착 45° 엘보의 주요 기능은 파이프라인의 방향을 변경하고, 파이프라인 시스템의 열팽창 및 수축을 흡수하며, 파이프라인 시스템의 진동과 소음을 줄이고, 규격이나 재질이 서로 다른 파이프라인을 연결하는 것이다. 연결 방식에 따라 45° 엘보는 전융착 45° 엘보와 대면융착 45° 엘보로 구분된다.
HDPE 파이프 피팅 연결 개요
고밀도 폴리에틸렌(HDPE) 파이프 및 피팅은 주로 소켓 용접, 대면 용접 및 전융착 방식으로 연결된다. 이러한 연결 방식은 HDPE 파이프 및 피팅의 시공 과정을 간단하고 경제적이며 안전하고 신뢰성 있게 만든다. HDPE 파이프라인 시스템에서 45° 엘보의 제조 역시 이러한 연결 방식을 따르며, 파이프라인 시스템의 완전성과 기능성을 보장한다.
소켓 용접: 일반적인 연결 방식입니다. 파이프를 피팅의 소켓에 삽입한 후, 열융착 기술을 사용하여 두 부품을 단단히 결합합니다.
대면 용접: 두 개의 HDPE 파이프 또는 피팅 간 직접 용접에 적합합니다. 파이프 말단과 피팅을 가열하여 녹인 후 결합함으로써 일체형 구조를 형성합니다.
전기융착 연결: 전류를 히터 요소를 통해 흘려 열을 발생시켜 파이프와 피팅의 연결 부위를 녹이고 융착함으로써 이음매 없는 연결을 실현합니다.
HDPE 전기융착 45° 엘보와 열융착 45° 엘보의 차이점
1. 전기융합 접합은 전기융합 용접기를 사용하여 수행됩니다. 이 접합 방식은 먼저 용접기 내부의 구리선에 전류를 흘린 후, 외부 PE 파이프를 가열 영역에 위치시켜야 합니다. 온도가 충분히 높아지면 구리선이 녹아서 접합됩니다. 전기융합 접합은 주로 가스 배관 및 대규모 굴착이 불가능한 상황에서 사용되며, 이는 해당 접합 방식의 특정 적용 환경과 조건을 반영합니다.
2. 열융착 연결은 열융착 용접기를 사용하여 수행합니다. 이 방법은 PE 파이프의 표면을 오랜 시간 동안 가열해야 하며, 가열 온도가 충분히 높아질 경우 녹여서 연결할 수 있습니다. 열융착 연결 시에는 융착 과정 중 부품 부족이 발생하지 않도록 관련 장비 및 공구를 미리 준비해야 합니다. 열융착 과정에서는 적절한 공구를 사용해 PE 파이프를 고정하고, 고정된 PE 파이프가 단단한지 확인해야 합니다. PE 파이프가 충분히 단단할 때에만 다음 연결 단계를 진행할 수 있습니다.
3. 전기융착과 열융착의 비용도 서로 다릅니다. 전기융착은 일반적으로 열융착보다 비용이 더 높은데, 이는 가스 배관 설치와 같은 특정 용도 및 조건에서 더 흔히 사용되기 때문입니다. 반면 열융착은 보다 일반적으로 사용되며 상대적으로 비용이 낮습니다.
푸후이(Puhui)에서 개발·제조한 HDPE 전기융착 피팅은 뛰어난 강도와 내마모성을 갖추고 있습니다.
푸후이 HDPE 전기융착 피팅은 PE 파이프라인 연결에 널리 사용됩니다.
- 청결하고 무독성이며 위생적인 원자재.
- 전기융착 전체 공정이 완전 자동화되어 간단하고 안전하며, QR 코드 스캔 용접을 지원하여 수작업 개입이 필요 없습니다.
- 높은 전기융착 용접 강도는 파이프라인 시스템의 접합부 재료 및 구조뿐 아니라 파이프 자체의 특성을 근본적으로 보장하여, 피팅과 파이프 재료 간의 고도 통합을 실현하고, 접합부에서 누출 없음, 신뢰성 있는 연결, 잠재적 위험 요소 없음을 보장합니다.
- 내식성 및 긴 사용 수명.
- 수축 현상 없음.
- 낮은 설치 비용, 높은 효율성 및 안정적인 품질.
- 설치 공정이 환경 및 공간 제약을 받지 않아 유연한 조작이 가능하며, 복잡한 설치 조건에도 대응할 수 있습니다.
- 전기융착 용접은 지하 이동 및 단부 하중에 효과적으로 저항할 수 있습니다.
| 원자재 | PE100, PE100RC |
| 표준 | EN 12201, ISO 4427, AS/NZS 4129 |
| 직경 | DN20–800 mm (요청 시 더 큰 규격도 제공 가능) |
| 압력 등급 | SDR9, SDR11, SDR17, SDR26 |
| 인증 | CE, ISO, WRAS, UL |
| 색상 | 블랙(맞춤 색상 가능) |
